Desde cepillos de dientes habilitados para Bluetooth hasta focos inteligentes, cada vez más productos electrónicos de uso diario se están convirtiendo en dispositivos de Internet de las cosas (IoT). A medida que esta tendencia crece, el tamaño de las placas de circuitos (PCB) que sirven como el "cerebro" de estos electrónicos se está reduciendo.
El encogimiento de las placas de circuitos, junto con el deseo de añadir más información a las etiquetas de código de barras que se utilizan para la trazabilidad de productos, ha traído un nuevo desafío — la necesidad de una pequeña etiqueta de código de barras que permanezca descifrable en el más pequeño de los tamaños de fuente. Durante años, los fabricantes han recurrido a las etiquetas tradicionales de transferencia térmica (THT) para crear sus etiquetas de código de barras, pero han descubierto que a medida que la fuente se hace más pequeña, el texto comienza a distorsionarse.
Entonces, ¿cuál es la alternativa’ Algunos fabricantes están recurriendo a las etiquetas de marcado con láser para trabajos que requieren etiquetas para placas de circuitos y fuentes más pequeñas, esto porque el marcado láser conserva su resolución nítida incluso en los tamaños de fuente más pequeños.
¿Se nota la diferencia?
Con una ampliación de 50x, la muestra marcada con láser aún conserva su resolución nítida, mientras que la imagen de transferencia térmica comienza a distorsionarse con fuentes de tamaño 5 pt y más pequeñas. En el ejemplo se utiliza fuente de 2 pt.
Las etiquetas marcadas con láser son una solución ideal cuando su etiqueta de código de barras para placas de circuitos necesita una mayor resolución o resistencia adicional a la abrasión y a sustancias químicas.
Esta tecnología utiliza un proceso sustractivo que permite que las capas impresas estén más altamente entrecruzadas, creando una identificación más permanente para un producto recubierto. Debido a esto, las etiquetas marcadas con láser son más resistentes a los productos químicos y a la abrasión que las etiquetas de transferencia térmica comunes.
Debido a que la información impresa extrae el recubrimiento utilizando láseres infrarrojos o UV, la resolución de impresión también puede ser extremadamente alta y solo está limitada por la calidad del rayo y la óptica focal del sistema láser empleado. Utilizando estos materiales se puede obtener fácilmente los grados de código de barras ANSI “A” y “B”. La resolución puede alcanzar hasta 1200 dpi, lo que permite aplicaciones de fuentes pequeñas de 2 pt. o menores.
La impresión de transferencia térmica ha sido una opción popular para los fabricantes de placas de circuitos debido a su costo menor y a la preferencia en la industria por el uso de etiquetas blancas que exhiben indicios negros. Cuando fueron presentadas por primera vez, muchas de las soluciones de marcado láser eran etiquetas para placas de circuitos negras mostrando indicios blancos. Consecuentemente, algunos fabricantes de placas de circuitos han solicitado una etiqueta blanca y duradera que muestre indicios negros.

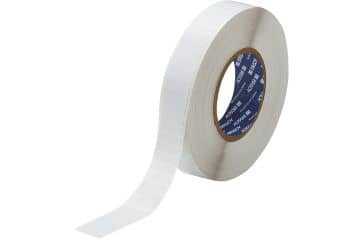

En respuesta, Brady ha desarrollado etiquetas de marcado con láser blancas y negras, diseñadas específicamente para marcado de placas de circuitos y componentes, que son compatibles con los sistemas de marcado láser de uso común. Nuestras opciones de marcado con láser incluyen:
Sin embargo, las etiquetas blancas de marcado con láser presentaron un desafío adicional durante el desarrollo. A diferencia de las etiquetas de color negro, las etiquetas de color blanco son naturalmente reflectantes, lo que limita la efectividad del láser en la transferencia de energía.
Además, los productos blancos de marcado con láser blanco creados por otros fabricantes de etiquetas generalmente incorporan pigmentos blancos y/o rellenos para lograr una cantidad adecuada de “escondite” para la capa más oscura posterior dentro de la construcción. En muchos casos, estos materiales son térmicamente estables a temperaturas que superan por mucho lo que la salida del láser puede lograr, proporcionando una fuente para la generación de escombros.
Al comprender cuán perjudiciales pueden ser los escombros durante el proceso de fabricación y ensamblaje de las placas de circuitos, nuestros expertos se determinaron a crear una etiqueta de marcado con láser de color blanco que estuviera libre de escombros. Brady ahora ofrece un portafolio de etiquetas blancas de marcado con láser blancas, con patente pendiente, que se elimina limpiamente cuando se utilizan sistemas láser de tipo CO y UV.
Figura 1
Una comparación de los residuos generados después de marcar con láser un producto blanco de marcado con láser de la competencia con un láser CO vs. el material Brady B-732A (poliimida blanco brillante de marcado con láser) que permanece libre de residuos. En este ejemplo, se coloca un trozo de cinta transparente sobre el área marcada con láser para capturar los residuos generados durante el proceso de ablación.
Los materiales Brady de marcado con láser incorporan recubrimientos patentados que soportan condiciones difíciles de sobrevivir, incluidos los pasos de reflujo a altas temperaturas para la tecnología de montaje superficial (SMT) y los pasos de lavado que limitan el uso de la impresión tradicional de transferencia de calor térmico (THT).
Figura 2
Comparación de reactivo químico con pruebas de frotamiento entre una etiqueta impresa THT tradicional y una etiqueta Brady de marcado con láser
Figura 3
Comparación de reactivo químico con pruebas de frotamiento entre una etiqueta impresa THT tradicional y una etiqueta Brady de marcado con láser
Otra ventaja de las etiquetas marcadas con láser contra la impresión THT es la resistencia superior a la abrasión. Típicamente, las etiquetas marcadas con láser sobreviven sobre cinco veces más abrasión que etiquetas impresas THT, como se ilustra a continuación.
Además, es posible que los fabricantes deseen automatizar más completamente sus trabajos de etiquetado junto con sus tecnologías de montaje superficial de recoger y colocar. Las etiquetas marcadas con láser se pueden recoger, colocar y marcar en línea, lo que reduce la necesidad de pasos de impresión adicionales.
Hay una amplia variedad de equipos láser y accesorios disponibles para sus aplicaciones de marcado con láser; realmente se reduce a cómo planea usar su inversión. Los fabricantes de equipos comúnmente incorporan láseres de diodos de fibra, CO y UV en sus líneas de producción para ayudar con la trazabilidad del producto.
Además del tipo de láser, estos sistemas también varían en varios aspectos distintos, específicamente la potencia, la longitud de onda, el tamaño del punto y la velocidad del láser. Como resultado, la calidad del grabado generalmente depende del tipo de láser, sus capacidades y la química del material a marcar.
Nuestros expertos han descubierto que las etiquetas Brady de marcado con láser se pueden usar de manera efectiva con todos los tipos de láser, mientras que nuestras etiquetas blancas de marcado con láser funcionan mejor con láseres CO y UV. Sin embargo, con las variables mencionadas anteriormente, siempre recomendamos que solicite una muestra para probar con su sistema de marcado láser y poder asegurarse de que cumple con los estándares de su empresa.
No se conforme con creernos, solicite muestras de nuestras etiquetas para placas de circuitos de marcado con láser para probar con su sistema de marcado láser, contactando al departamento de atención a clientes de Brady. Una vez que encuentre la mejor opción para sus necesidades específicas, nuestras etiquetas de marcado con láser están disponibles para pedidos en una variedad de tamaños y cantidades. Todas nuestras etiquetas para placas de circuitos de marcado con láser se pueden pedir en formato personalizado poniéndose en contacto con el equipo de atención al cliente .
Marcas registradas
Aquanox® es una marca registrada de Kyzen Corporation.
Atron® es una marca registrada de Zestron Corporation.
Vigon® es una marca registrada del Zestron Corporation.
